クリストンブリッスルはアルミナ長繊維を砥材としたセラミックブラシです。セラミックファイバーは、使用時に細かく砕けることで新しい切れ刃を生成します。繊維をナノ結合することによって、研磨傷を軽減しきめ細かい表面仕上げを実現しました。
ミクロンからナノへ
-
従来の繊維断面
micron（μ）結合 -
Cristone Bristle 繊維断面
nano（n）結合
砥粒入りナイロンブラシの60倍の研削力 加工時間を1/20程度に短縮
Cristone Bristleは、砥粒入りナイロンブラシの60倍研削力があります。従来のブラシは使用時の伸縮により、形状にばらつきが出ていましたが、Cristone Bristleは形状変化がありません。安定した研削力を維持し、バリ取りやツールマーク除去の自動化をサポートいたします。

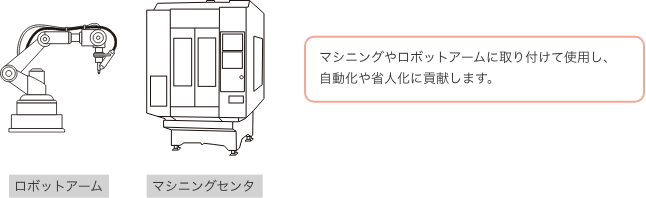

Cristone Bristleの導入で生産効率の悩みを解決
BEFORE
- Ra=0.183μm
- Rz=0.932μm
AFTER
- Ra=0.047μm
- Rz=0.211μm
| 材質：SUS303 work material：SUS303 工具：CB31V-02575 tool：φ25 #400 |
S 3000 min-1 F 800 mm/min D 0.5 mm |
製品案内
CRISTONE BRISTLE CUP TYPE
クリストンブリッスル カップ型
| 粒度 色 |
#150 Green萌黄もえぎ |
#200 Pink一斤染いっこんぞめ |
#400 Violet二藍ふたあい |
#600 Orange赤白橡あかしろつるばみ |
#800 Blue浅葱あさぎ |
#1000 White丁子染ちょうじぞめ |
#1200 Red深紅しんく |
|---|---|---|---|---|---|---|---|
| Size（mm） D×L×d |
型番 | ||||||
| φ6×30L×φ8 | CB31G-00630 | CB31P-00630 | CB31V-00630 | CB31O-00630 | CB31B-00630 | CB31W-00630 | CB31R-00630 |
| φ15×50L×φ6 | CB31G-01550 | CB31P-01550 | CB31V-01550 | CB31O-01550 | CB31B-01550 | CB31W-01550 | CB31R-01550 |
| φ25×75L×φ9 | CB31G-02575 | CB31P-02575 | CB31V-02575 | CB31O-02575 | CB31B-02575 | CB31W-02575 | CB31R-02575 |
| φ40×75L×φ12 | CB31G-04075 | CB31P-04075 | CB31V-04075 | CB31O-04075 | CB31B-04075 | CB31W-04075 | CB31R-04075 |
| φ60×75L×φ13 | CB31G-06075 | CB31P-06075 | CB31V-06075 | CB31O-06075 | CB31B-06075 | CB31W-06075 | CB31R-06075 |
| φ100×75L×φ16 | CB31G-10075 | CB31P-10075 | CB31V-10075 | CB31O-10075 | CB31B-10075 | CB31W-10075 | CB31R-10075 |
| 粒度 色 |
#2000 Dark Green抹茶まっちゃ |
#3000 Dark Pink小豆あずき |
#6000 Light Violet木通あけび |
|---|---|---|---|
| Size（mm） D×L×d |
型番 | ||
| φ6×30L×φ8 | CB31M-00630 | CB31Z-00630 | CB31A-00630 |
| φ15×50L×φ6 | CB31M-01550 | CB31Z-01550 | CB31A-01550 |
| φ25×75L×φ9 | CB31M-02575 | CB31Z-02575 | CB31A-02575 |
| φ40×75L×φ12 | CB31M-04075 | CB31Z-04075 | CB31A-04075 |
| φ60×75L×φ13 | CB31M-06075 | CB31Z-06075 | CB31A-06075 |
| φ100×75L×φ16 | CB31M-10075 | CB31Z-10075 | CB31A-10075 |
EX.Model No.
CB31 G - 100 75
線材形状
色
外径
長さ
- 線材の長さは要望に応じて調整可能です。
- The fiber length can be adjusted by your request.
参考初期設定
| 材質 materials |
焼き入れ鋼・難削材 hardened steels / hard-to-cut material |
炭素鋼・ステンレス・ 鋳鉄・合金鋼 carbon steels / stainless steel / cast-iron / alloy steels |
アルミニウム・真鍮 aluminnum alloy / brass |
樹脂・複合材 resin / composites |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
粒度 grit |
#150 |
#200 |
#400 |
#600 |
#800 |
#1000 |
#1200 |
#2000 |
#3000 |
#6000 |
CRISTONE BRISTLE HOLDER
クリストンブリッスル ホルダー
| Cristone Bristle Size Size(mm) D×l×l1×d |
φ6 φ10×70×30×φ6 |
φ15 φ18.5×90×30×φ6 |
φ25 φ30×140×30×φ10 |
φ40 φ45×140×30×φ12 |
φ60 φ67×150×40×φ12 |
φ100 φ110×155×40×φ16 |
|---|---|---|---|---|---|---|
| 通常タイプ Normal type |
XH-CB006 | XH-CB015 | XH-CB025 | XH-CB040 | XH-CB060 | XH-CB100 |
| オクトタイプ Octo type |
XH-8K006 | XH-8K015 | XH-8K025 | XH-8K040 | XH-8K060 | XH-8K100 |
カップ型ブラシ単体でのご使用も可能です。（使用例：ホーニング用途 等）
CRISTONE BRISTLE END TYPE
クリストンブリッスル エンド型
最高回転回数：12000min-1
クリストンブリッスルはナノ結合された繊維を使用したセラミックブラシです。ブラシ形状のため当たりが柔らかく、ちょうど良い研削力で表面を滑らかに仕上げます。曲げ強度が高く線材が広がりにくいので、高回転でも安定して使用することができます。
※電動回転工具に取り付けてご使用ください。エアー工具は推奨致しません。
| 粒度 色 |
#150 Green萌黄もえぎ |
#200 Pink一斤染いっこんぞめ |
#400 Violet二藍ふたあい |
#600 Orange赤白橡あかしろつるばみ |
#800 Blue浅葱あさぎ |
#1000 White丁子染ちょうじぞめ |
#1200 Red深紅しんく |
|---|---|---|---|---|---|---|---|
| 型番 | CBRG-0520-3 | CBRP-0520-3 | CBRV-0520-3 | CBROr-0520-3 | CBRB-0520-3 | CBRW-0520-3 | CBRR-0520-3 |
| 粒度 色 |
#2000 Dark Green抹茶まっちゃ |
#3000 Dark Pink小豆あずき |
#6000 Light Violet木通あけび |
|---|---|---|---|
| 型番 | CBRM-0520-3 | CBRZ-0520-3 | CBRA-0520-3 |
CRISTONE BRISTLE CROSS HOLE BRUSH
クリストンブリッスル 交差穴用
最高回転回数：14000min-1
回転でブラシを広げて、バリを除去いたします。小径の交差穴などの側面、底面のバリを除去する事が可能です。
- 形状M
- 単位：mm
| 粒度 色 |
#150 Green萌黄もえぎ |
#200 Pink一斤染いっこんぞめ |
#400 Violet二藍ふたあい |
#600 Orange赤白橡あかしろつるばみ |
#800 Blue浅葱あさぎ |
#1000 White丁子染ちょうじぞめ |
#1200 Red深紅しんく |
|---|---|---|---|---|---|---|---|
| Size D×d | 型番 | ||||||
| φ3×φ3 | CB31G-M-03050 | CB31P-M-03050 | CB31V-M-03050 | CB31O-M-03050 | CB31B-M-03050 | CB31W-M-03050 | CB31R-M-03050 |
| φ5×φ6 | CB31G-M-05050 | CB31P-M-05050 | CB31V-M-05050 | CB31O-M-05050 | CB31B-M-05050 | CB31W-M-05050 | CB31R-M-05050 |
| φ7×φ6 | CB31G-M-07050 | CB31P-M-07050 | CB31V-M-07050 | CB31O-M-07050 | CB31B-M-07050 | CB31W-M-07050 | CB31R-M-07050 |
| 粒度 色 |
#2000 Dark Green抹茶まっちゃ |
#3000 Dark Pink小豆あずき |
#6000 Light Violet木通あけび |
|---|---|---|---|
| Size D×d | 型番 | ||
| φ3×φ3 | CB31M-M-03050 | CB31Z-M-03050 | CB31A-M-03050 |
| φ5×φ6 | CB31M-M-05050 | CB31Z-M-05050 | CB31A-M-05050 |
| φ7×φ6 | CB31M-M-07050 | CB31Z-M-07050 | CB31A-M-07050 |
CRISTONE BRISTLE POINT BRUSH
クリストンブリッスル ポイント用
- 形状S
- 単位：mm
| 粒度 色 |
#150 Green萌黄もえぎ |
#200 Pink一斤染いっこんぞめ |
#400 Violet二藍ふたあい |
#600 Orange赤白橡あかしろつるばみ |
#800 Blue浅葱あさぎ |
#1000 White丁子染ちょうじぞめ |
#1200 Red深紅しんく |
|---|---|---|---|---|---|---|---|
| Size D | 型番 | ||||||
| φ1 | CB31G-S-010020 | CB31P-S-010020 | CB31V-S-010020 | CB31O-S-010020 | CB31B-S-010020 | CB31W-S-010020 | CB31R-S-010020 |
| φ1.5 | CB31G-S-015020 | CB31P-S-015020 | CB31V-S-015020 | CB31O-S-015020 | CB31B-S-015020 | CB31W-S-015020 | CB31R-S-015020 |
| φ2 | CB31G-S-020020 | CB31P-S-020020 | CB31V-S-020020 | CB31O-S-020020 | CB31B-S-020020 | CB31W-S-020020 | CB31R-S-020020 |
| φ2.5 | CB31G-S-025020 | CB31P-S-025020 | CB31V-S-025020 | CB31O-S-025020 | CB31B-S-025020 | CB31W-S-025020 | CB31R-S-025020 |
| φ3 | CB31G-S-030020 | CB31P-S-030020 | CB31V-S-030020 | CB31O-S-030020 | CB31B-S-030020 | CB31W-S-030020 | CB31R-S-030020 |
| 粒度 色 |
#2000 Dark Green抹茶まっちゃ |
#3000 Dark Pink小豆あずき |
#6000 Light Violet木通あけび |
|---|---|---|---|
| Size D | 型番 | ||
| φ1 | CB31M-S-010020 | CB31Z-S-010020 | CB31A-S-010020 |
| φ1.5 | CB31M-S-015020 | CB31Z-S-015020 | CB31A-S-015020 |
| φ2 | CB31M-S-020020 | CB31Z-S-020020 | CB31A-S-020020 |
| φ2.5 | CB31M-S-025020 | CB31Z-S-025020 | CB31A-S-025020 |
| φ3 | CB31M-S-030020 | CB31Z-S-030020 | CB31A-S-030020 |
EX.Model No.
CB31 G - M - 05 050
線材形状
色
形状
外径
長さ
- 線材の長さは要望に応じて調整可能です。
- The fiber length can be adjusted by your request.
CRISTONE BRISTLE PEN TYPE
クリストンブリッスル ペン型
刷毛の形状になっており、表面異物の除去に最適です。
粒度#1200は柔らかめ、粒度#150〜#1000は硬めの線材質になっています。
-
ホルダー
-
芯
単位：mm
| 粒度 色 |
#150 Green萌黄もえぎ |
#200 Pink一斤染いっこんぞめ |
#400 Violet二藍ふたあい |
#600 Orange赤白橡あかしろつるばみ |
#800 Blue浅葱あさぎ |
#1000 White丁子染ちょうじぞめ |
#1200 Red深紅しんく |
|---|---|---|---|---|---|---|---|
| Size D | 型番 | ||||||
| Cristone Bristle Pen set ホルダー＋芯 |
CBP33G-0208S | CBP33P-0208S | CBP33V-0208S | CBP33O-0208S | CBP33B-0208S | CBP33W-0208S | CBP33R-0208S |
| Cristone Bristle Pen 芯 |
CBP33G-020080 | CBP33P-020080 | CBP33V-020080 | CBP33O-020080 | CBP33B-020080 | CBP33W-020080 | CBP33R-020080 |
| ホルダー | XH-200 | ||||||
CRISTONE BRISTLE WRITING BRUSH TYPE
クリストンブリッスル 筆型
| 粒度 色 |
#150 Green萌黄もえぎ |
#200 Pink一斤染いっこんぞめ |
#400 Violet二藍ふたあい |
#600 Orange赤白橡あかしろつるばみ |
#800 Blue浅葱あさぎ |
#1000 White丁子染ちょうじぞめ |
#1200 Red深紅しんく |
|---|---|---|---|---|---|---|---|
| Size W×d (mm) |
型番 | ||||||
| 6×φ5 | CBF33G-0640 | CBF33P-0640 | CBF33V-0640 | CBF33O-0640 | CBF33B-0640 | CBF33W-0640 | CBF33R-0640 |
| 9×φ6 | CBF33G-0940 | CBF33P-0940 | CBF33V-0940 | CBF33O-0940 | CBF33B-0940 | CBF33W-0940 | CBF33R-0940 |
| 16×φ10 | CBF33G-1640 | CBF33P-1640 | CBF33V-1640 | CBF33O-1640 | CBF33B-1640 | CBF33W-1640 | CBF33R-1640 |
砥石の場合
ワーク形状と砥石の接点が小さく、ペーパーなどツールを使い分ける必要があります。
Cristone Bristle の場合
１本、１本のファイバーブラシ（砥材）がワーク形状になじみます。
-
- ワーク形状になじむ Cristone Bristle は、ツールマークの除去や放電加工後の硬化層の除去、粗から中仕上げまでご使用頂けます。
